Descriere:

Am ajuns în punctul în care a trebuit să conectez invertorul la rețea și apoi la tabloul general al casei. Există unele elemente pe care le-am instalat,
deși nu sunt strict necesare. Nu spun că ceea ce am făcut este corect sau că trebuie urmat, poate chiar am greșit. Ca de obicei, nu îndemn pe nimeni
să urmeze orbește ce am făcut eu.

Pașii urmați:
Instalarea tabloului electric
Am instalat un tablou electric nou, în care am adus direct rețeaua. Deoarece instalația casei fusese realizată înainte de montarea invertorului, a trebuit
să deconectez tabloul general al casei de la rețea și să îl conectez în noul tablou.

Ramificația din tabloul electric
Din noul tablou electric, am realizat trei ramificații:
  • Către o siguranță de alimentare cu rețea.
  • Către o siguranță de bypass.
  • Către siguranța plasată înaintea invertorului.

Ieșirea din invertor

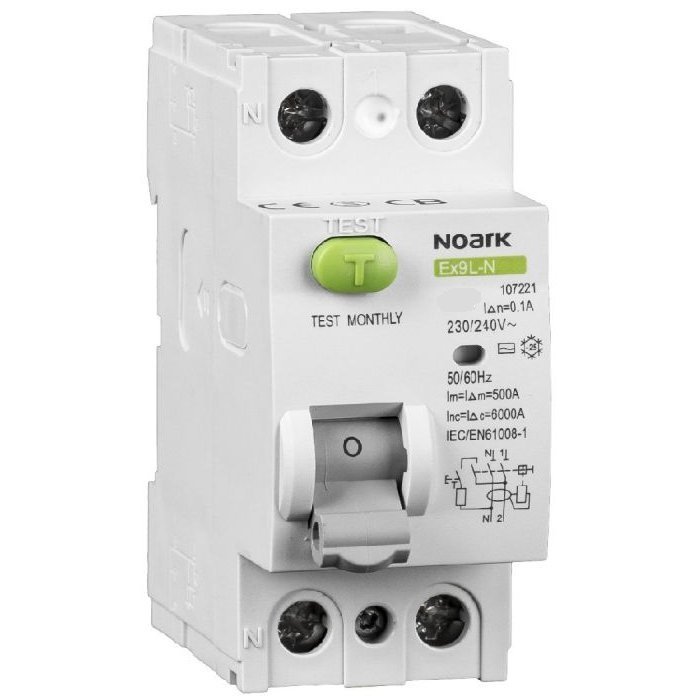

La ieșirea din invertor, am montat o siguranță diferențială 2P. După siguranța diferențială, am conectat un ATS (Automatic Transfer Switch). Din ATS,
cablurile au fost conectate către tabloul general al casei.

Contoare opționale

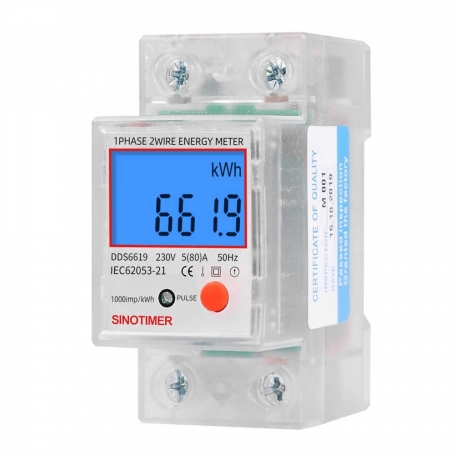

Am instalat un contor după siguranța de alimentare a invertorului și altul imediat după ieșirea invertorului, înainte de siguranța diferențială. Aceste contoare
sunt opționale, dar le-am folosit pentru a monitoriza consumul invertorului din rețea.

Detalii tehnice:
  • Siguranțe utilizate:
Am folosit siguranțe 2P cu curbă tip B, deoarece acest tip este mai recomandat pentru instalațiile casnice.Diferențialul este tot 2P.
  • ATS (Automatic Transfer Switch): ATS-ul ocupă 6 module (6P) în tablou. Este important să achiziționați un ATS dedicat pentru sisteme solare, nu
pentru generatoare, deoarece cel dedicat solar are un mic delay la revenire, prevenind pornirea invertorului direct în sarcină.
  • Contoare: Contoarele montate pe șină ocupă 2 module (2P) fiecare în tablou.
  • Schema tabloului: Schema completă a tabloului electric este prezentată [aici].

Urmăriți tutorialul video unde explic mai detaliat fiecare etapă și ofer exemple vizuale.

Tutorial prezentat de: Remus @ Tutoriale IT & Tech
