Descriere:

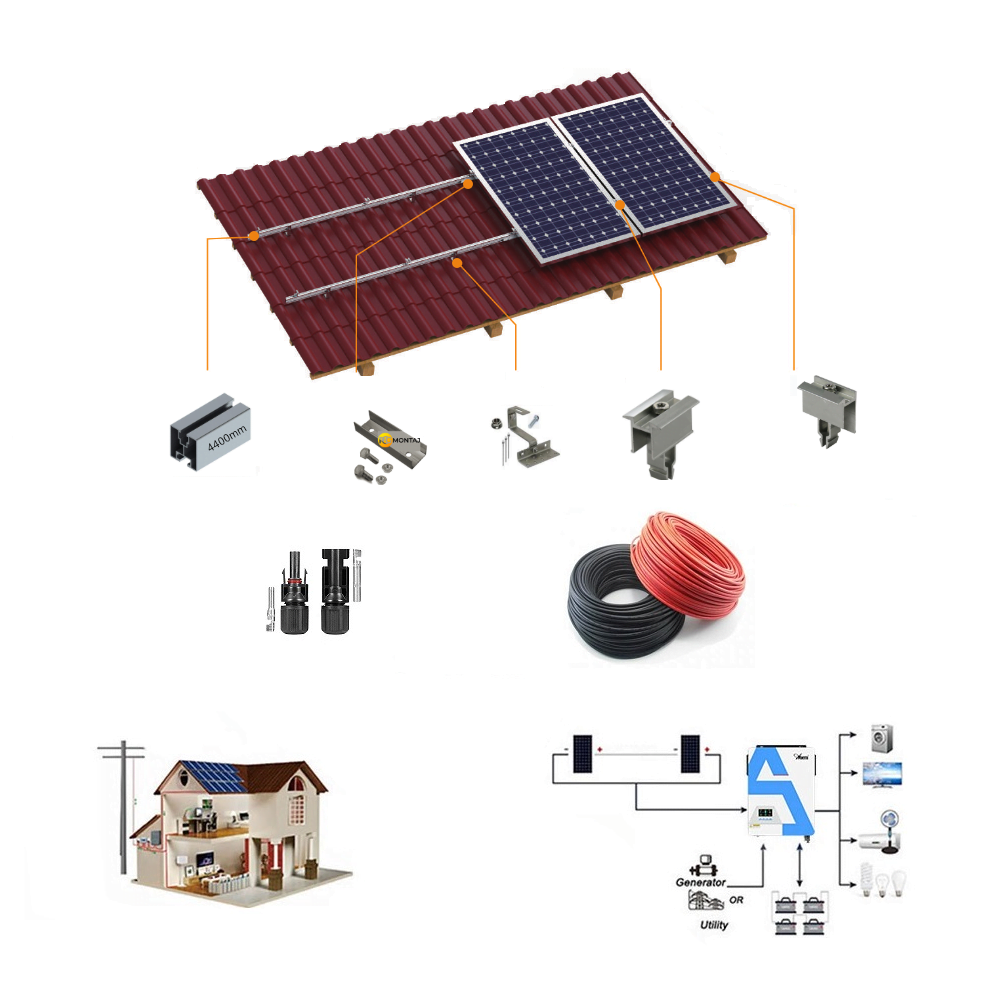

Pentru structura de susținere, am optat pentru varianta de la K2 Systems, destinată acoperișurilor cu țiglă.

Pașii pentru montaj:

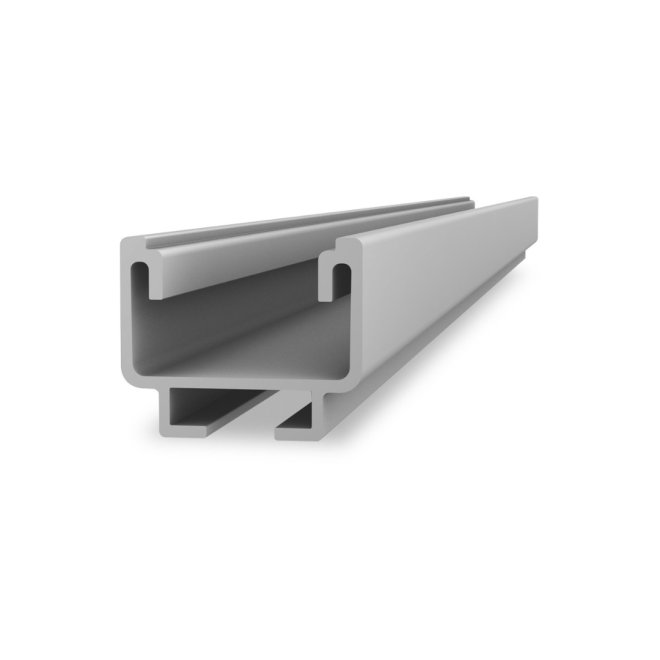

  • Calcularea lungimii șinelor:
Am măsurat lungimea necesară pentru cele 8 panouri, folosindu-mă de dimensiunile din fișa tehnică.
    Am adăugat câte 2 cm între panouri pentru a obține dimensiunea totală.

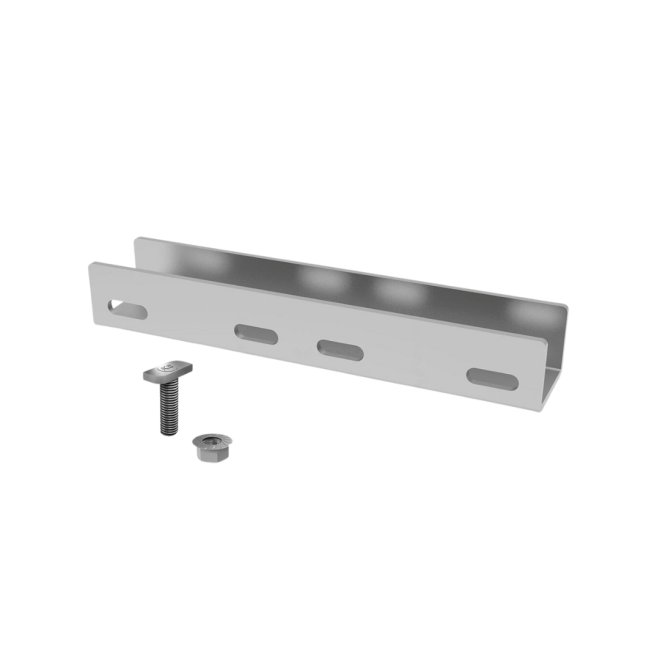

      Am stabilit că am nevoie de 3 șine, iar pentru îmbinare am folosit elemente de conectare.
      • Numărul total de șine:
      Deoarece fiecare șir de panouri necesită câte două șine, am multiplicat rezultatul cu 4, obținând un total de 4 șine.
      • Prinderea de căpriori:
      Am numărat căpriorii (10 în cazul meu) pentru a determina punctele de fixare.
        Fiecare căprior necesită câte o prindere de țiglă pentru fiecare șină, rezultând un total de 40 de elemente de prindere.

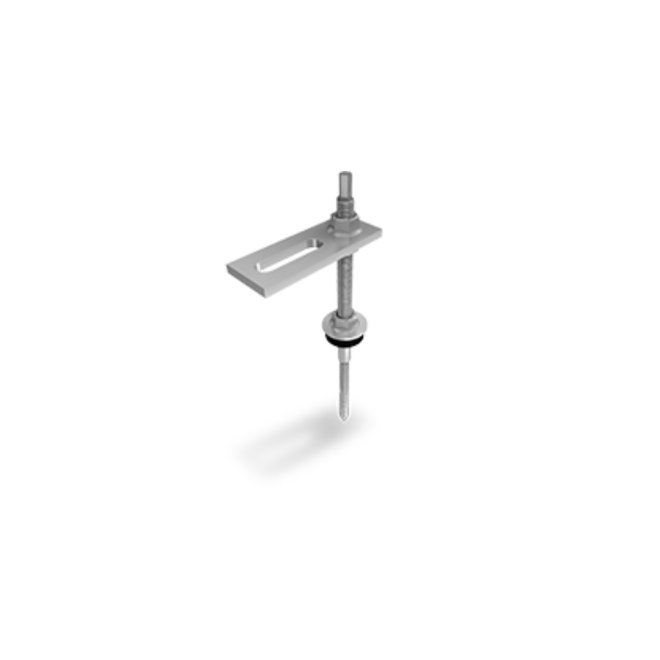

          Notă: Dacă șinele se montează pe acoperișuri de tablă, se recomandă un element de prindere la fiecare metru liniar.

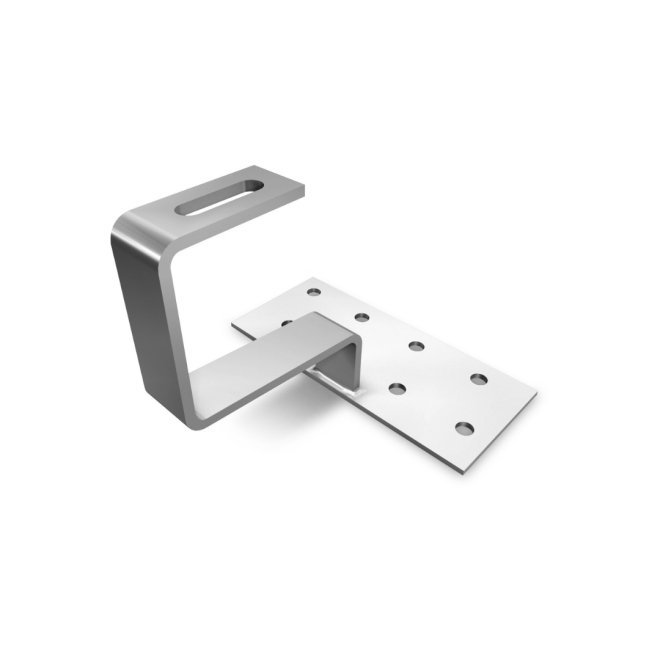

          • Montarea cârligelor:
          Cârligele nu trebuie aliniate perfect. Ele pot fi ajustate puțin stânga-dreapta pentru a se poziționa pe umflătura țiglei de sus, evitând astfel
          necesitatea tăierii țiglei.
          Atenție: Nu toate modelele de țiglă permit acest lucru, așa că verificați înainte de a începe tăierile.
          • Fixarea șinelor:

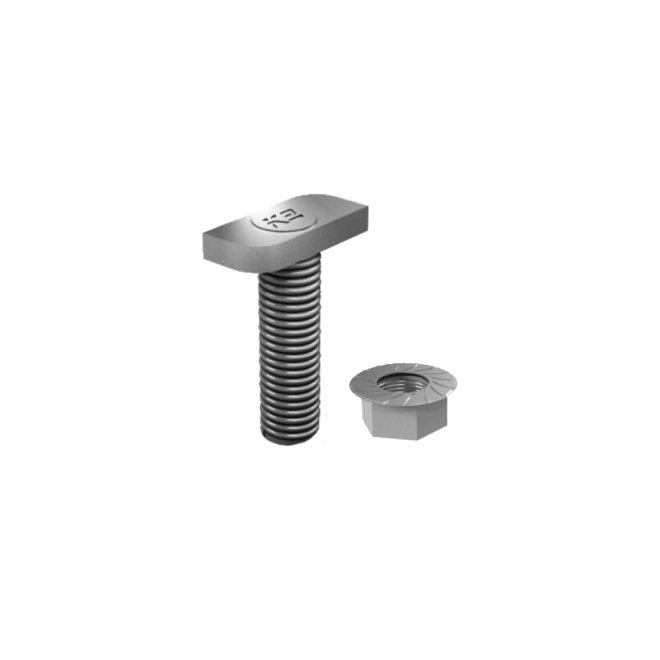

          Șinele se montează pe cârlige cu ajutorul șuruburilor tip T și a piulițelor. Este nevoie de un șurub și o piuliță pentru fiecare cârlig, deci, pentru
          40 de cârlige, sunt necesare 40 de șuruburi și piulițe tip T.
          • Împământarea șinelor:

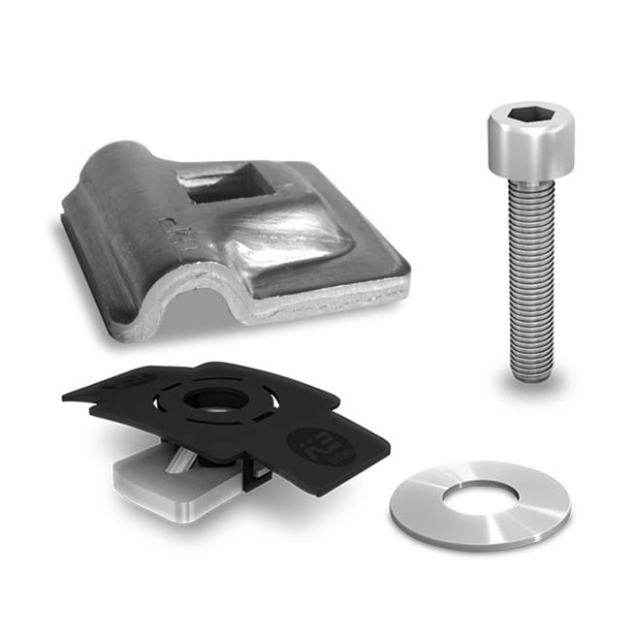

          Pentru împământare, am folosit o prindere dedicată de la K2 Systems prin care am trecut un fir PE de exterior, de 16 mm².
          Această soluție protejează firul de expunerea directă la soare, deoarece panourile îl acoperă.

          Montarea panourilor:
          • Prinderile necesare:

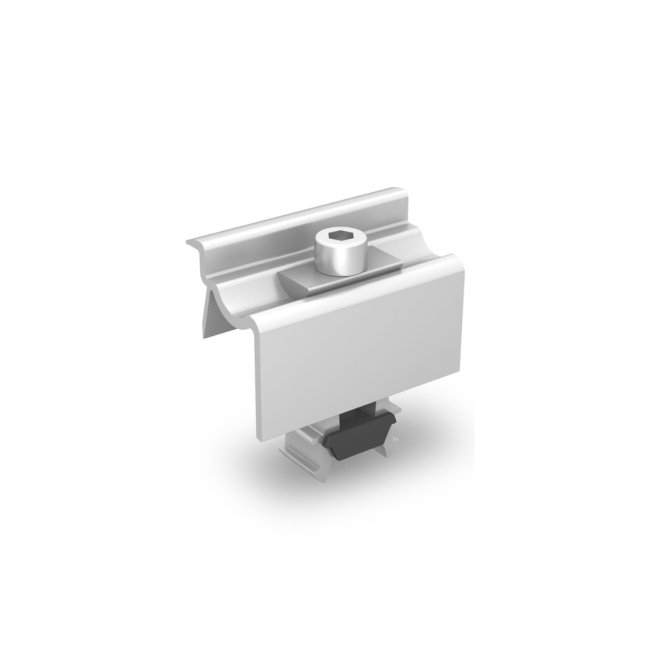

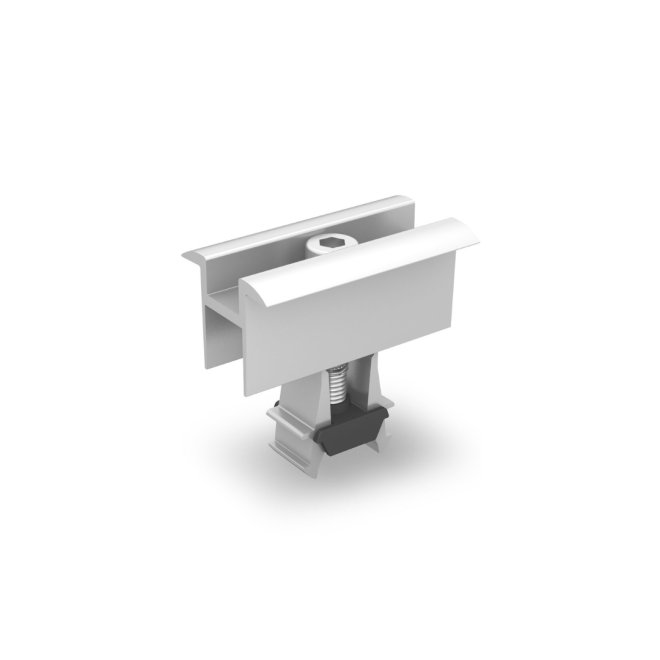

            Panourile se prind de șine cu ajutorul clemelor de capăt și al clemelor intermediare. Fiecare panou necesită prindere în patru puncte
            (două pe fiecare șină).În cazul meu, am folosit: 8 prinderi de capăt. 24 prinderi intermediare.
              Notă: Verificați compatibilitatea clemelor cu șinele. Eu am folosit șine SolidRail, dar K2 Systems oferă și șine MiniRail.
              • Împământarea panourilor:
              Am conectat fiecare panou la împământare cu un fir PE și papuci rotunzi (doi pentru fiecare panou). Firul a fost prins de panou cu șuruburi și
              piulițe și conectat la șină cu șuruburi tip T.
              Notă: Folosiți materiale rezistente la intemperii pentru a preveni rugina.
              • Interconectarea panourilor:
              Ultimul pas a fost conectarea panourilor între ele. Această etapă a fost finalizată fără a mai urca pe acoperiș, lucrând din pod.

              Concluzii și sfaturi:
              Montajul poate necesita ajutorul unor prieteni care să vă ajute cu ridicarea panourilor, mai ales dacă este nevoie să urcați pe acoperiș. Verificați
              toate componentele înainte de a începe montajul pentru a asigura compatibilitatea și pentru a evita întârzierile.

              Urmăriți tutorialul video unde explic în detaliu fiecare pas și ofer mai multe exemple vizuale.

              Tutorial prezentat de: Remus @ Tutoriale IT & Tech
