După ce panourile sunt montate și interconectate, următorul pas este conectarea acestora la invertor.
Materiale utilizate:

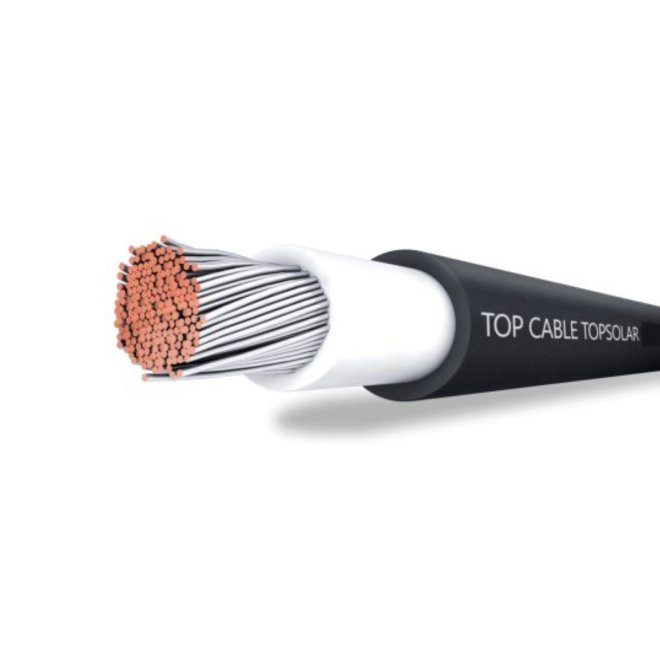

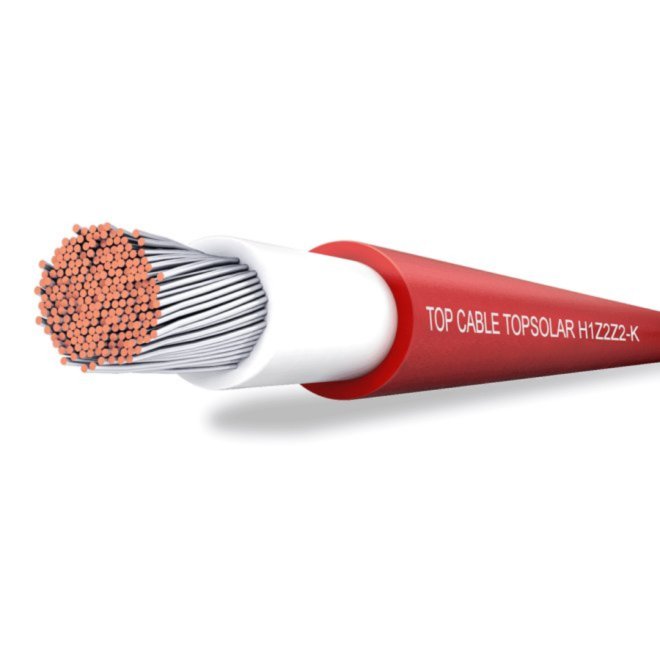

Cabluri dedicate panourilor fotovoltaice Am folosit cabluri de 6 mm² (roșu pentru plus și negru pentru minus), tratate pentru a rezista la radiațiile
solare. Copexuri metalice izolate Pentru protecție suplimentară, am folosit copexuri metalice izolate, separând cablurile de plus de cele de minus.

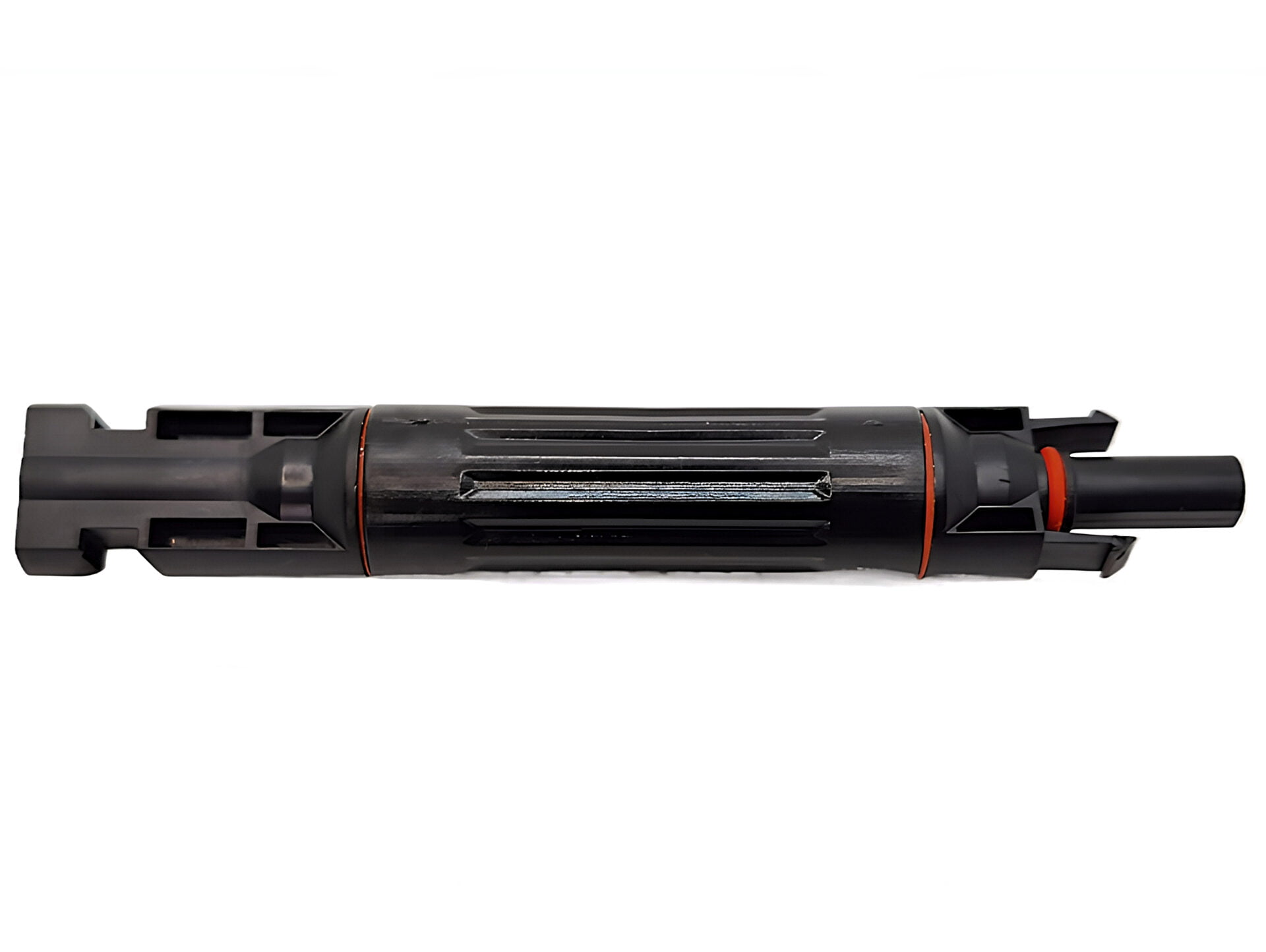

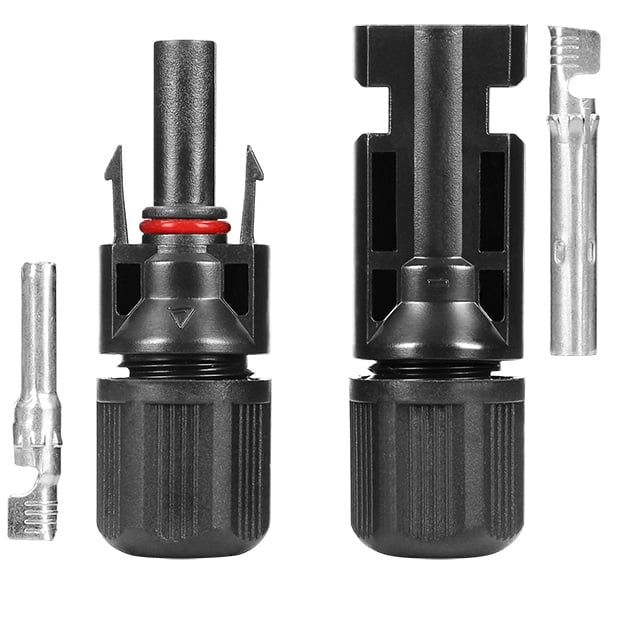

Conectori MC4 La capetele cablurilor, am montat conectori MC4

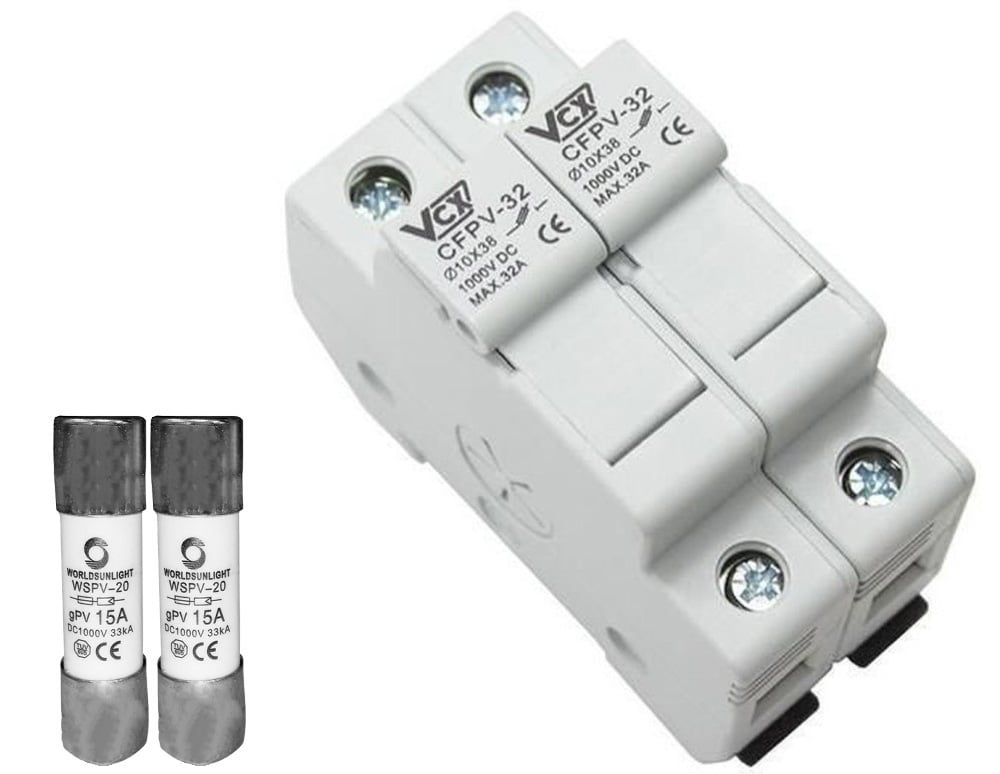

Siguranțe PV de 20A Am instalat siguranțe pe fir, atât pe plus, cât și pe minus. De ce siguranțe de 20A? Conform fișei tehnice a panourilor:
ISC-ul panourilor 13.95A.Recomandarea producătorului Siguranță de maximum 25A. Am optat pentru siguranțe de 20A pentru a rămâne în zona
de siguranță (safe side).

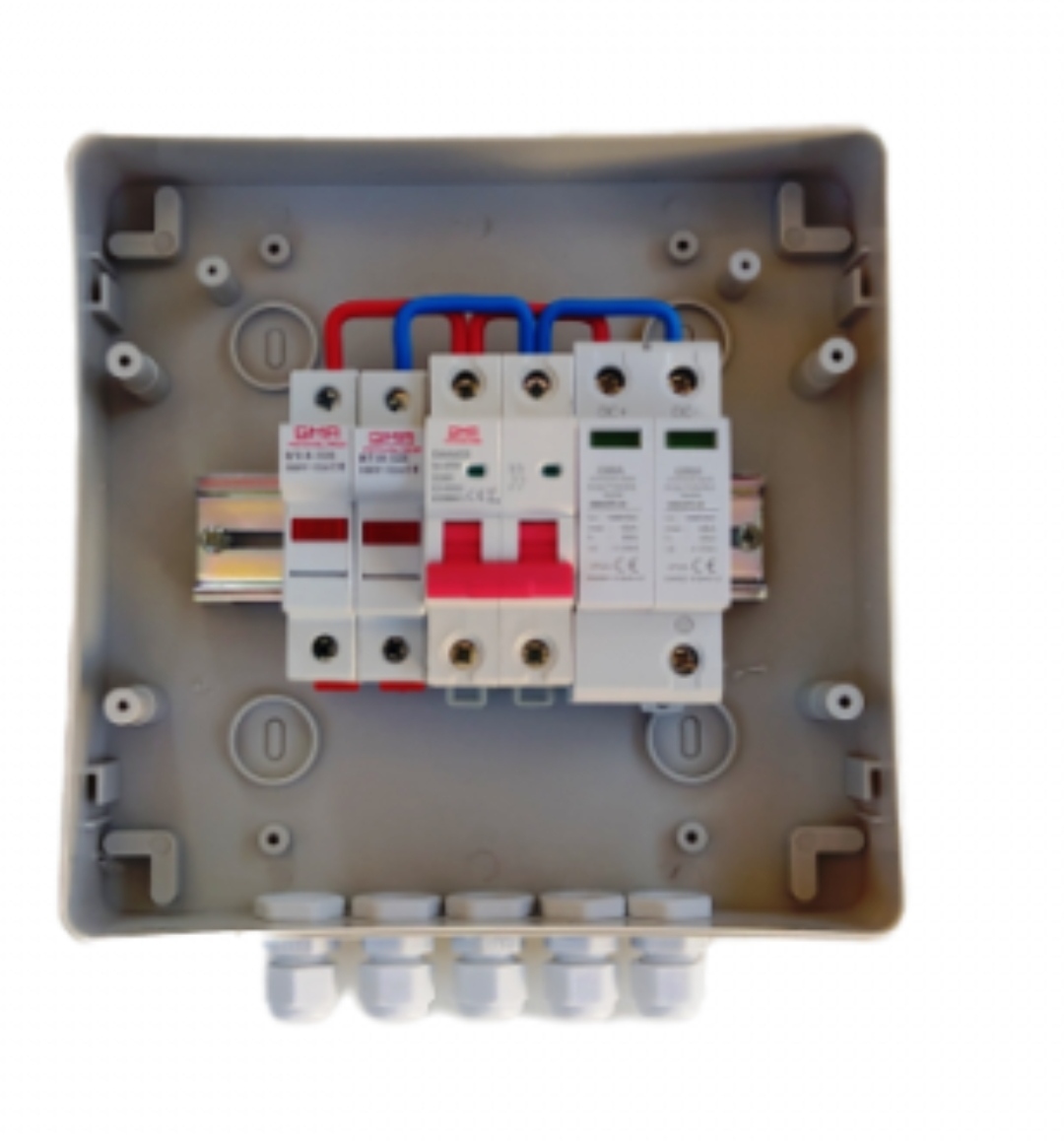

Montarea tabloului electric pentru panouri: Pentru protecție și organizare, am instalat un tablou electric dedicat pentru curent continuu. Acesta include:

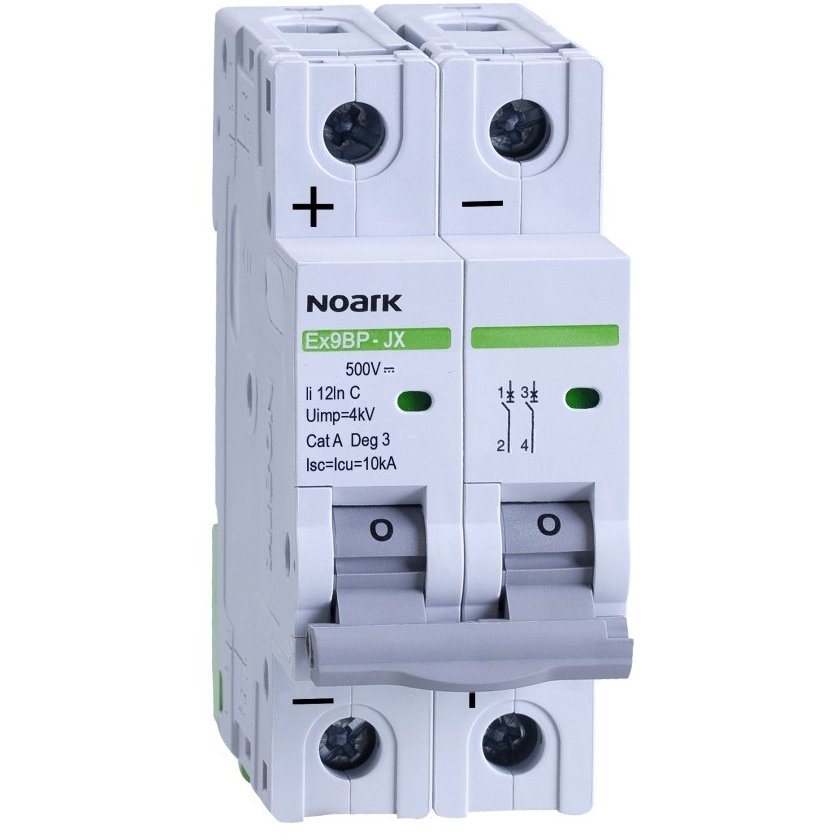

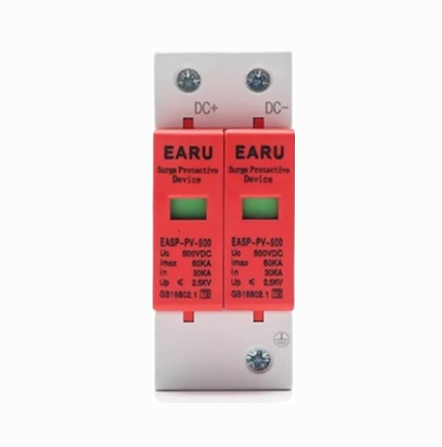

Siguranțe automate (pe post de întrerupător), Descărcător la 500V și Separator
Notă: Dacă preferați, puteți achiziționa un tablou gata montat, pe care îl găsiți ușor printr-o simplă căutare pe Google

Conectarea componentelor în tablou:
Firele de la panouri Intră în separator. Din separator merg către întrerupător iar În paralel, merg și către descărcător.
Descărcătorul: Conectat și la împământare.
Conexiunea finală: Din întrerupător, firele merg către invertor. Click [aici]

Conectarea panourilor la invertor:
Firele care ies din tabloul de fotovoltaice au fost conectate la MPPT-urile invertorului folosind conectori MC4.
Atenție! Înainte de conectare verificați cu un multimetru că ați conectat plus la plus și minus la minus. O greșeală poate distruge intrarea MPPT a
invertorului. Nu atingeți firele dacă știți că sunt sub tensiune.

Siguranță și recomandări:
  • Nu lucrați în tablou cât timp panourile produc energie.
  • Dacă este necesar să interveniți, deconectați mai întâi panourile de la invertor prin acționarea întrerupătorului din tablou.
  • Dacă nu știți cum să montați conectorii MC4, urmăriți un tutorial clar explicat. Click [aici]

Acești pași asigură o instalare sigură și corectă a sistemului fotovoltaic.
Urmăriți tutorialul video pentru detalii suplimentare și exemple vizuale.
